Автор Сообщение romanius
Новичок
Сообщения: 17



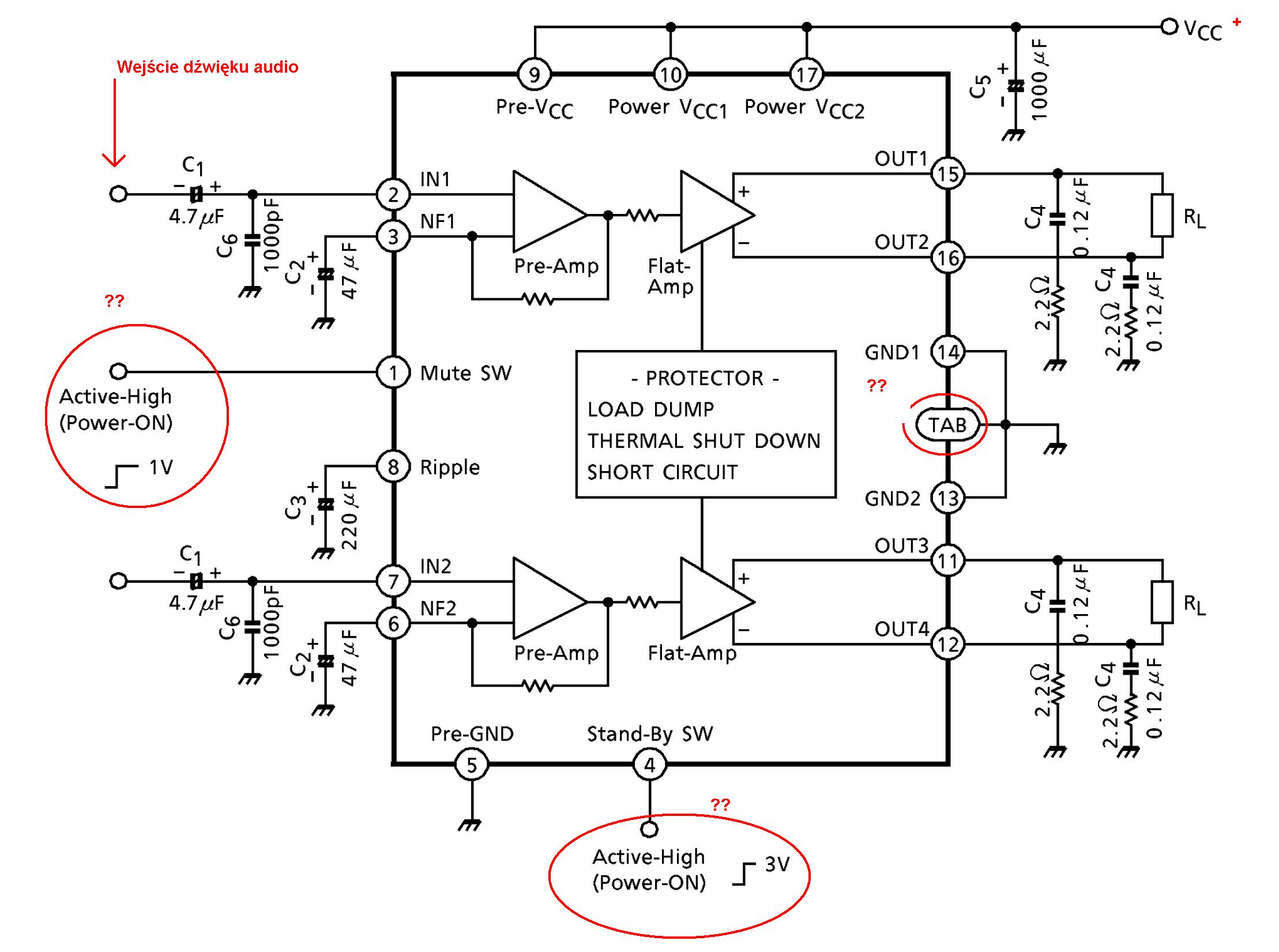

21/11/2011 21:34 цитата   При включении на дисплее надпись WARNING CHK WIRING THEN RESET UNIT и не одна кнопка не реагирует, кроме кн power. Выходную TB2926CHQ проверил исправна, но все равно сменил на TB2926HQ. Резет не помогает. Прилично греется м\сх приемника TDA7718. Регулятор LV5680P вызывает подозрения, но сомневаюсь. На ее ножках (6 и 8) CTRL должно быть 3.3V, а там 1.4V (может эти входы управляются с процессора?) И выход на ANT OUT ничего, а должно, как я думаю быть 14.3V. Подскажите.
ILNAR85
Передовик
Сообщения: 1000



21/11/2011 23:21 цитата   А как резет делал?
romanius
Новичок
Сообщения: 17



21/11/2011 23:26 цитата   Включаю, снимаю панель и жму кн резет.
ILNAR85
Передовик
Сообщения: 1000



21/11/2011 23:39 цитата   Если не ошибаюсь есть ещё один способ сделать сброс. Завтра на работу приеду посмотрю и отпишусь.
NikolaiMalaxov
Передовик
Сообщения: 1028

NikolaiMalaxov


21/11/2011 23:50 цитата   romanius, Подключена правильно?
romanius
Новичок
Сообщения: 17



21/11/2011 23:51 цитата   пятая нога процессора резет. И как его можно сделать еще не представляю.
NikolaiMalaxov
Передовик
Сообщения: 1028

NikolaiMalaxov


21/11/2011 23:52 цитата   в инструкции у магнитолы написано ошибка "miswiring chk wiring then reset unit" - проверьте на замыкание выводы проводов динамиков.
zalvis
Бывалый
Сообщения: 36



22/11/2011 00:06 цитата   Таким резетом ни чего не добьешься.
Или стереть ошибку через сервисное меню или очистить EEPROM через программатор.
6 и 8 ноги и в самом деле управление с процессора.
Глянь еще на ногу 12 LV5680, это VDD 5V которые приходят на стабилизатор IC931, вот он и формирует 3.3V идущие на проц, корпус sot-23 4 лапы.
NikolaiMalaxov
Передовик
Сообщения: 1028

NikolaiMalaxov


22/11/2011 00:12 цитата   romanius, неси в С.Ц.
romanius
Новичок
Сообщения: 17



22/11/2011 00:56 цитата   zalvis, подскажите как войти в сервисное меню?
NikolaiMalaxov, про замыкание знаю, было на кузов, но после она еще долго работала да и я сменил выходную м\сх, хотя она была хорошая.
Скорее всего резет нужно сделать правильно.
terano
Заглянувший
Сообщения: 1



22/11/2011 08:37 цитата   улыбка
отредактировал Серж66
Серж66
Фанат форума
Сообщения: 5719

Серж66


22/11/2011 11:11 цитата   terano
анаски оф джяляб, зайди и почитай правила потом отписуй.
romanius
Новичок
Сообщения: 17



22/11/2011 19:30 цитата   Цитата: отредактировал Серж66 чет не понял. То есть эти кнопки не то? Кнопкой резет ничего не добьешся.
Так как же зайти в сервис меню и сделать резет? или нужно чистить EEPROM.
Если EEPROM, то нельзя ли отключить его и после включения АМ обратно припаять?
Завтра на работе буду пробовать.
derkach
Участник
Сообщения: 239

derkach


22/11/2011 23:24 цитата   romanius, Пробовать-то надо , должно получиться. Но не надо об этом вовсю всем кричать. Информация эта находится в сервис-мануале . Те кто ремонтируют , знают где это и как найти. А клиентам , которые далеки от ремонта ,это не нужно свободно выкладывать.
romanius
Новичок
Сообщения: 17



22/11/2011 23:31 цитата   Понял, спасибо!
terano, derkach, спасибо все заработало!
и модеру большое спасибо!
