Ремонт ресивера ELECT EDR-7818 DVB-T2 tap Дата: Пятница, 18.10.2013, 19:17 | Сообщение # 1
Репутация:
Группа:

Проверенный паятель


Сообщений: 399

Награды: 4

Статус:Offline


Имеем два ресивера в одном вышел из строя ШИМ-стабилизатор TD6817  http://www.techcodesemi.com/datasheet/TD6817.pdf В другом флэшка W25Q32 http://www.marthel.pl/katalog/W25Q80_16_32c.pdf Подаю от отдельного БП 3,3V (в верху слева) после прошивки ПО http://dvbpro.ru/%D0%BF%....0-elect
ресивер работает (ищем ШИМку). Меняю флэшку в другой, тоже работает. Предполагаю "слетела" программа на W25Q32. Посоветуйте как скопировать информацию с одной W25Q32  на другую?

Прикрепления: 4937306.jpg(256Kb)

Сообщение отредактировал tap - Пятница, 18.10.2013, 19:38

  evgen1983 Дата: Пятница, 18.10.2013, 20:08 | Сообщение # 2
Репутация:
Группа:

Проверенный паятель


Сообщений: 34

Награды: 0

Статус:Offline

Выковырни(отпаяй) считай и залей в другую smile   Матвей Дата: Суббота, 19.10.2013, 11:39 | Сообщение # 3
Репутация:
Группа:

Проверенный паятель


Сообщений: 34

Награды: 0

Статус:Offline

только так как сказал выше многоуважаемый Евген,внутисхемно считать-перезалить не выйдет,обратил внимание:места пустого там много,если свои то я бы туда винтик саташный бучный оставил и дешевенький хаб,для вашего ресивера есть прошивки с поддержкой хаба-- на порядок интереснее коробочка станет

Сообщение отредактировал Матвей - Суббота, 19.10.2013, 11:47

  tap Дата: Суббота, 19.10.2013, 14:21 | Сообщение # 4
Репутация:
Группа:

Проверенный паятель


Сообщений: 399

Награды: 4

Статус:Offline

evgen1983 Дата: Суббота, 19.10.2013, 17:13 | Сообщение # 5
Репутация:
Группа:

Проверенный паятель


Сообщений: 34

Награды: 0

Статус:Offline

tap, тебе, для начала нужен программатор, который способен, читать и шить микросхемы этого типа.Потом аккуратно демонтировать исправную микросхему и при помощи прогера считать содержимое этой флехи.Далее в прогер установи чистую флеху которую будеш устанавливать в ресивер,и запиши тот HEX фаил который считал.   tap Дата: Суббота, 19.10.2013, 18:02 | Сообщение # 6
Репутация:
Группа:

Проверенный паятель


Сообщений: 399

Награды: 4

Статус:Offline

evgen1983, Это понятно. Главное какой программой или каким программатором это осуществить именно с W25Q32?   evgen1983 Дата: Суббота, 19.10.2013, 18:41 | Сообщение # 7
Репутация:
Группа:

Проверенный паятель


Сообщений: 34

Награды: 0

Статус:Offline

tap, НУ например ТРИТОН!   Матвей Дата: Суббота, 19.10.2013, 19:12 | Сообщение # 8
Репутация:
Группа:

Проверенный паятель


Сообщений: 34

Награды: 0

Статус:Offline

что титон что питон жестоких денег стоят,где то давно была схемка для этих роялей ,если найду выложу   tap Дата: Суббота, 19.10.2013, 20:07 | Сообщение # 9
Репутация:
Группа:

Проверенный паятель


Сообщений: 399

Награды: 4

Статус:Offline

evgen1983, Тритон -9000 Руб, ресивер - 1800 Руб. Не логично?  Да и я не уверен, что он работает с SPI Flash W25Q32.Матвей, Заранее спасибо. Жду.   evgen1983 Дата: Суббота, 19.10.2013, 21:16 | Сообщение # 10
Репутация:
Группа:

Проверенный паятель


Сообщений: 34

Награды: 0

Статус:Offline

tap, дело не тритоне! У тебя есть вообще какой нибудь программатор?   evgen1983 Дата: Суббота, 19.10.2013, 21:19 | Сообщение # 11
Репутация:
Группа:

Проверенный паятель


Сообщений: 34

Награды: 0

Статус:Offline

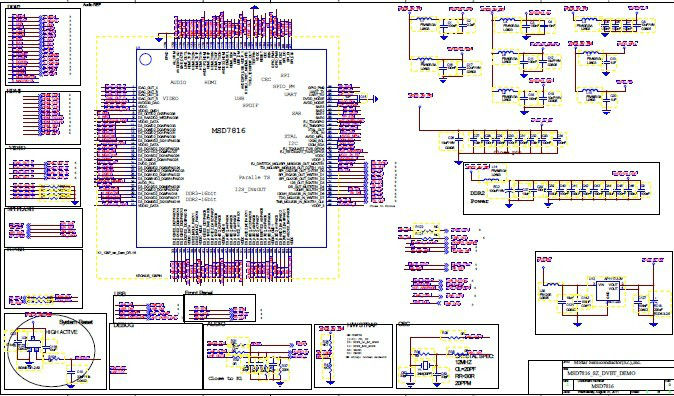

Тебе нужен програматор пишущий 25 серию, буква в начале W обозначает производителя она может быть и другой вот я к чему!   tap Дата: Суббота, 19.10.2013, 21:31 | Сообщение # 12
Репутация:
Группа:

Проверенный паятель


Сообщений: 399

Награды: 4

Статус:Offline

Матвей Дата: Вторник, 22.10.2013, 23:37 | Сообщение # 13
Репутация:
Группа:

Проверенный паятель


Сообщений: 34

Награды: 0

Статус:Offline

ночью копал винты,пока не нашел,был где то сервисник прогер с софтиной под эту серию,буду рыть еще,дело не быстрое тер 80 просмотреть,если завтра не найду попрошу у хуньюя знакомого,черкани адрес мыла в личку куда лить.тут прошла информация что в этом ресаке есть на плате не распаянный COM порт через который нуль модемником одной софтинкой этому зверю образ мышления и грузится,снимочек крупным планом кинь ,поищем

Сообщение отредактировал Матвей - Вторник, 22.10.2013, 23:49

  tap Дата: Среда, 23.10.2013, 12:34 | Сообщение # 14
Репутация:
Группа:

Проверенный паятель


Сообщений: 399

Награды: 4

Статус:Offline

Матвей, ШИМку   TD6817 заменил из DVB-T1 с надписью BAA1F  "пашет", главное в зтих ШИМках FB = 0,6V и частота =1.5 мГц. А с W25Q32 пока напряг. Фото организую завтра - аппарат не у меня. Личка - . Пока нашёл вот это  http://wierus.livejournal.com/3662.html?thread=11598  Буду пытать хоть программист я никудышный . Чё посоветуешь?   Матвей Дата: Среда, 23.10.2013, 22:39 | Сообщение # 15
Репутация:
Группа:

Проверенный паятель


Сообщений: 34

Награды: 0

Статус:Offline

ну для начала податашиту подкючить его к lpt и считать дамп с рабочей,но я бы поискал ком порт на матери тюнера,китаец подтвердил,шьют через ком порт,обещал кинуть прогу с родным дампом,но вот какой ревизии неизвестно,может подойдет   Страница 1 из 2 1 2 »
